Planta de osmosis inversa industrial IMA WATER

Todas los equipos de osmosis inversa industrial fabricados por IMA WATER se adaptan a cada proyecto cumpliendo  algunas características principales y siempre utilizando los mejores equipos del mercado.

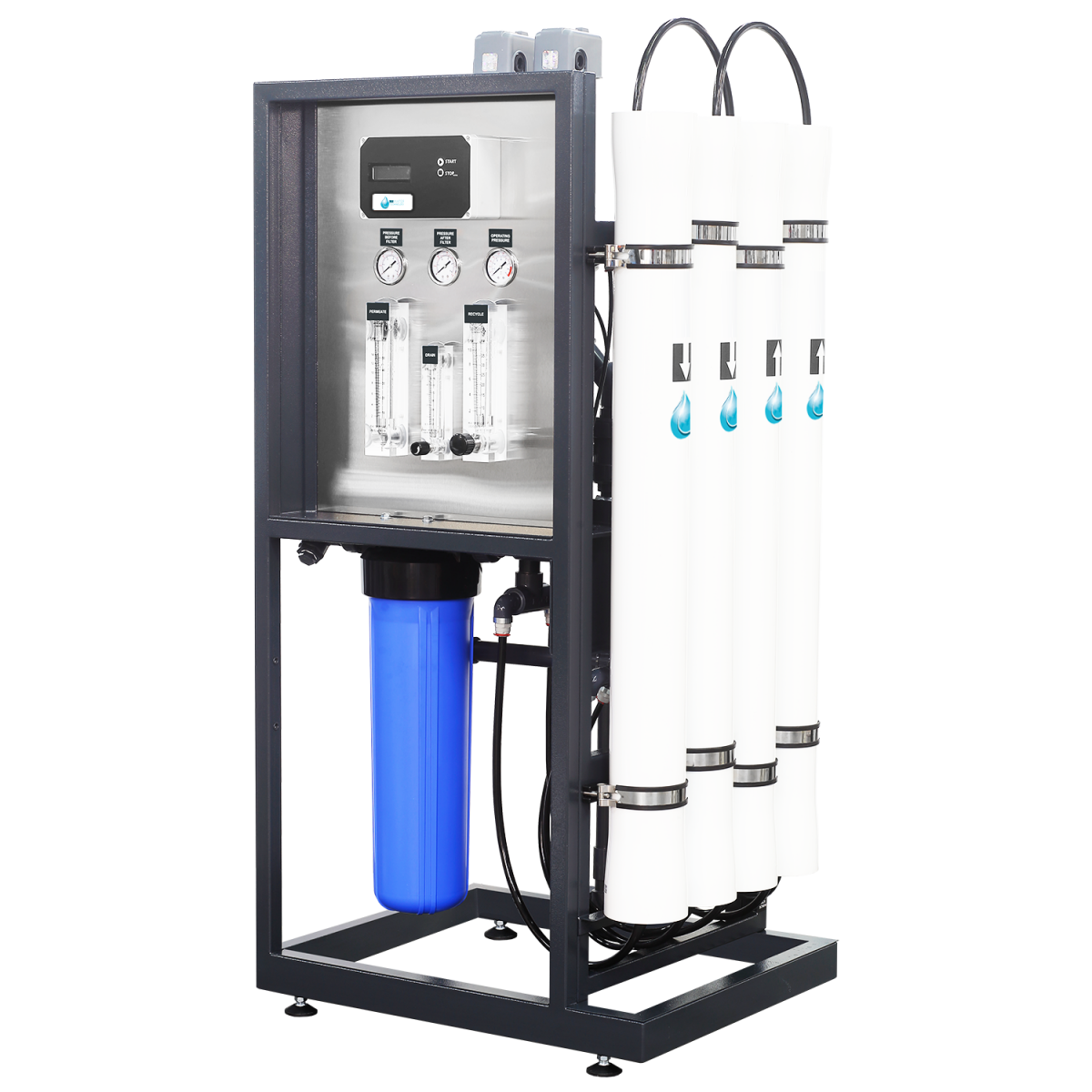

SISTEMA DE MEMBRANAS OSMOSIS INVERSA IMA WATER 1 m3/h

• PRODUCCIÓN DE AGUA OSMOTIZADA: 1000l/h
• RECHAZO: 1/3 del caudal
• POTENCIA: 1,5-2.0 Kw
• N.º MEMBRANAS: 4 Unidades 40x40
• Especificaciones comunes a todos los modelos:
  • EXPULSIÓN DE SAL MÍNIMA: 99 %.
  • PRESIÓN DEL AGUA DE ALIMENTACIÓN: Mínimo 1 kg/cm.
  • PRESIÓN MÁXIMA DE OPERACIÓN: 15 kg/cm2.
  • PRESIÓN DE AGUA DE ENTRADA MÁXIMA: 6 kg/cm2.
  • TEMPERATURA DEL AGUA ALIMENTACIÓN: Mínimo 5ºC Máximo 40ºC.
  • MÁXIMA SALINIDAD DEL AGUA: 10.000 mg/l.
  • PREFILTRACIÓN: Partículas de hasta 1 micras.

CARACTERÍSTICAS ESTÁNDAR DE NUESTROS EQUIPOS

FILTRACCION AUTOMATICA DE ZEOLITA CATALITICA

El primer equipo instalado en el sistema de pretratamiento para proteger las membranas de osmosis será un filtro automático con un medio filtrante de alto rendimiento de zeolita catalítica, dando un 300% mas rendimiento que las arenas y antracitas convencionales.

• Filtración: 3-6 micras.

• Remueve partículas de menor tamaño que pueden dañar las membranas

Cuenta con un tanque filtrante de calidad industrial con válvulas de lavado automático integradas con la planta de osmosis como una sola instalación

FILTRACCION AUTOMATICA DE ZEOLITA CATALITICA

El primer equipo instalado en el sistema de pretratamiento para proteger las membranas de osmosis será un filtro automático con un medio filtrante de alto rendimiento de zeolita catalítica, dando un 300% mas rendimiento que las arenas y antracitas convencionales.

• Filtración: 3-6 micras.

• Remueve partículas de menor tamaño que pueden dañar las membranas

Cuenta con un tanque filtrante de calidad industrial con válvulas de lavado automático integradas con la planta de osmosis como una sola instalación

MICROFILTRACIÓN:

La microfiltración de nuestras plantas de tratamiento de ósmosis inversa industrial está compuesta por un filtro de cartucho de ancho estándar, cuya misión es la filtración de las partículas presentes en el agua.

• Filtración: 5 micras.

• Remueve partículas de menor tamaño que pueden dañar las membranas

• Carcasa de fácil manejo para sustitución de los cartuchos cuando sea necesario

BOMBA DE ALTA PRESIÓN GRUNDFOS:

Bomba centrífuga que asegura   mantener la presión adecuada de forma automática para que el proceso osmótico se lleve a cabo de forma eficiente.

MEMBRANA DE ÓSMOSIS INVERSA ALTO RENDIMIENTO:

• Membranas de poliamida, con giro en espiral de alto rechazo de sales y compuesto nocivos. Nuestros modelos de membranas utilizan las ultimas tecnologías del mercado para garantizar durabilidad y eficiencia.

• Alto rechazo de sales de distintas características

• Membrana diseñada para una larga vida y fácil limpieza (más de 3 años de duración, si se siguen los requerimientos de limpieza).

TUBOS DE ALTA PRESIÓN MEMBRANAS:

• Vasos de presión fabricados con matriz de resina epoxy curada en caliente y fibra de vidrio como refuerzo, combinación que proporciona las mejores condiciones mecánicas.

• Cierres fabricados con materiales de probada resistencia a la corrosión: aluminio anodizado duro, acero inoxidable y materiales termoplásticos.

• Ensamblaje fácil de cambiar y de gran durabilidad.

• Presión de trabajo: 12-20 bar

CUADRO ELECTRICO DE CONTROL

• Todas las osmosis industriales IMA WATER  se fabrican con cuadros electricos a medida con pantalla tactil y nuestro propio programa de control intruitivo para el funcionamiento de la instalacion incluyendo:

• Pantalla tactil con PLC programable

• Programa de funcionamiento de la osmosis integrando tambien los equipos de pretratamiento y dosificacion anticrustante

• Alarmas de control de todos los puntos criticos

• Funcionamiento intuitivo  mediante la pantalla tactil  y el manual integrado

• Opcional: Integracion de la osmosis con nuestro servidor para mantenimiento satelite IMA-CLOUD WATER para revision diarias  y regulacion del sistema diariamente por nuestros expertos.

INSTRUMENTACIÓN Y CARACTERÍSTICAS DE PROTECCIÓN:

• Manómetros de alta (0 a 20 bar) con glicerina interior, de acero inox.

• Manómetros de baja (0 a 6 bar) con glicerina interior, de acero inox.

• Presostatos de alta y baja en acero inox 316L. El de baja no permite el arranque de la bomba si el agua de alimentación no llega con la presión suficiente. El presostato de alta no permite que la BOMBA DE ALTA trabaje a mayor presión de la recomendada.

• Todos los elementos  y controles de la instalación resaltados en la pantalla táctil  para revisarlos y cambiarlos de forma intuitiva

• Cuenta horas de tiempo de funcionamiento. Permite saber el mantenimiento requerido según las horas de funcionamiento del sistema.

• Conductímetro de producción de la ósmosis. Instalado en la tubería de agua producida de la planta, nos permite controlar, en continuo, la calidad del agua producida.

• Interruptor AUTOMÁTICO - MANUAL para un funcionamiento manual o bien mediante las sondas de nivel del depósito de agua producida.

• Interruptor general. PARO / ARRANQUE.

• Todas las conexiones eléctricas de nuestras plantas de ósmosis inversa industrial son estancas al agua.

• Armario eléctrico metálico IP-54. Toda la maniobra eléctrica según normativa EC e IMO. El cableado incluye nomenclatura numerada para una mejor identificación de cada cable.

ESTRUCTURA:

• Estructuras de acero inoxidable para una vida extraordinaria.

• Disposición de los componentes para un fácil servicio. La estructura modular está diseñada para que se pueda adaptar a los espacios disponibles.

• El sistema de filtración previo a la ósmosis, así como, el sistema de dosificación se suministra de forma aislada para ser instalados de forma individual en la línea de agua.

CONEXIONES:

• Entrada y salidas de agua con conexiones instaladas en el bastidor  (opcional instalar en contenedor adaptado)

• Tuberias preparadas para trabajar a alta presión con la mayor resistencia a la corrosión PPR/INOX316.

• Todos los tubos y conexiones de agua producida con grado alimentario para contacto.
